شاحن بطارية 12 فولت طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن كهرباء اوشاحن بطارية اخر BATTERY CHARGER METHOD OF MANUFACTURING A 12-VOLT BATTERY CHARGER OR A 6-VOLT BATTERY CHARGER OR ANY OTHER BATTERY CHARGER

شاحن بطارية

تعرفنا في المواضيع السابقة  الموصلات واشباه الموصلات والعوازل وموضوع اشباه الموصلات النقية وموضوع اشباه الموصلات الغير نقية وموضوع الدايود على التركيب الذري لاشباه الموصلات وكيفية تصنيع الدايود وطريقة عمله وسنتعرف في هذا الموضوع على تطبيق عملي نوضح فيه كيفية الاستفادة من الدايود واستخدامه لصناعة شاحن بطاريه  يمكننا الاستفاده من شاحن البطارية هذا لشحن اي نوع من انواع البطاريات القابلة للشحن المعروفة  في الاسواق ابتداء من بطارية السيارة  او اي بطارية اخرى لا على التعين وسوف نستخدم في هذا التصميم بعض المواد البسيطة التي قمنا بدراستها سابقا علما اننا يمكننا ان نظيف بعض الميزات الاضافية ل شاحن البطارية هذا بعد ان ندرس بعض العناصر الالكترونية الضرورية لتلك الميزات ولكننا سوف نقتصر في الوقت الحالي على استخدام العناصر التي تم دراستها لحد الان علما انه بالرغم من بساطة التصميم الذي سوف يتم بحثه في هذا الموضوع الا انه عملي وفعال ومنافس لأي شاحن بطارية  اخر متوفر في الاسواق

[size=10]شاحن بطارية 12 فولت
[/size]


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]


المواد او العناصر الالكترونية المستخدمة لصناعة شاحن بطارية
MATERIALS OR COMPONENTS USED TO MANUFACTURE ELECTRONIC BATTERY CHARGER

شاحن بطارية العناصر الالكترونية المستخدمة لتصنيع شاحن بطارية
[size][color][font]


[size=10]شاحن بطارية 12 فولت
[/size]

[/font][/color][/size]
شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر

1
 محول كهرباء فولتيته تزيد بمقدار 2 فولت عن فولتية البطارية المطلوب شحنها حيث انه سيتم فقد اقل من 2 فولت في الدايودات  المستخدمة في شاحن البطارية


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر
شاحن كهرباء


[size=10]شاحن بطارية 12 فولت
[/size]


2
مقاومة كهربائية تتراوح اوميتها من 1 الى 20 اوم او حسب الحاجة الى تقليل التيار الكهربائي الخارج من شاحن البطارية كلما كبرت المقاومة قل التيار الكهربائي وحسب قانون اوم راجع موضوع المقاومة الكهربائية مع ثبات الفولتية لانها تربط على التوالي في هذة الدائرة الالكترونية  علما انه يتم تقليل التيار الكهربائي الخارج من شاحن البطارية لغرض تقليل الحمل او تقليل الضغط على محول الكهرباء ويمكنك الاستغناء عن المقاومة  الكهربائية ولكن في هذة الحالة سوف تلاحظ ان محول الكهرباء يسخن عند العمل


[size=10]شاحن بطارية 12 فولت



ملاحظة
يمكنك وضع مقاومة تتحمل واطية مقدارها ربع الواطية المخصصة في محول الكهرباء فأذا كانت واطية الشحن لمحول الكهرباء 40 واط مثلا يمكنك وضع مقاومة تتحمل 10 واط بدون الخوف من  احتراقها او بتعبير اخر يمكنك تقليل قيمة مقدار الواطية التي يجب ان تتحمله المقاومة الكهربائية بنفس النسبة التي تقوم فيها بتقليل التيار الكهربائي
[/size]


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]


شاحن كهرباء
مكثف كهرباء وهو اختياري يمكنك الاستغناء عنه  عند تصميم شاحن بطارية  وتكون فولتيته اعلى قليلا من فولتية البطارية وفائدته تخزين التيار الكهربائي ثم اعطائه دفعة واحدة للحفاظ على التيار الكهربائي بشكل اكثر استمرارية



[size=10]شاحن بطارية 12 فولت
[/size]


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


دايود عدد 4 لتقويم او تعديل التيار المتناوب وتحويله الى تيار مستمر  مع الاخذ بنظر الاعتبار مقدار تحمله للتيار الكهربائي المطلوب شحن البطارية به وتوجد منه انواع كثيرة تتحمل 1 امبير او 2 امبير او الخ


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]


شاحن كهرباء
5
اسلاك للربط والتاسيس الكهربائي


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر
شاحن كهرباء

6
قراصة عدد 2 لشحن البطارية بواسطتها


شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]


شاحن كهرباء
طريقة ربط العناصر الالكترونية في شاحن البطارية
Method of connecting electronic items in Battery Charger

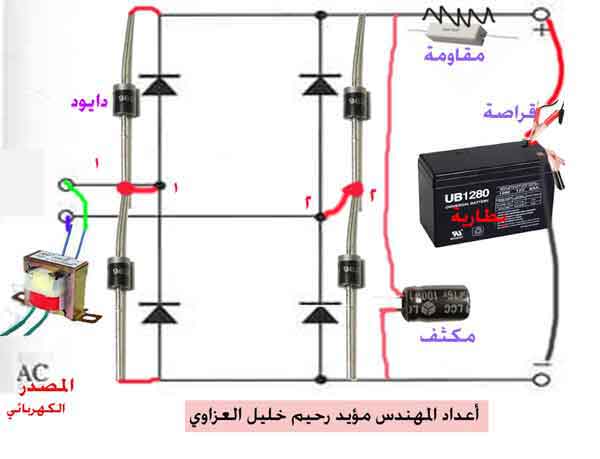

سوف نستخدم الدائرة الكهربائية الموضحة في الصور والتي تسمى دائرة دايود الجسر لغرض تصميم شاحن البطارية
شاحن بطارية الدائرة الكهربائية

شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]



شاحن بطارية طريقة ربط العناصر الالكترونية

شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]

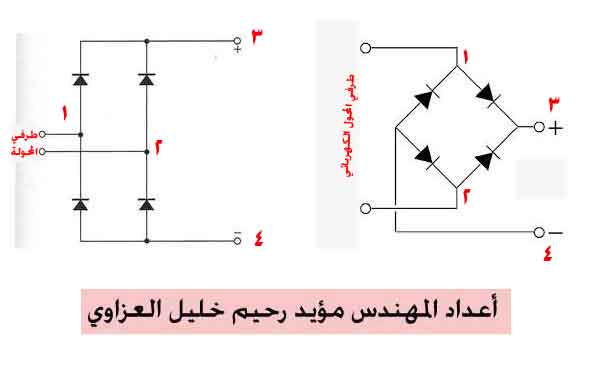

نلاحظ في الصورة في الاعلى انه يتم ربط مصدر الكهرباء الرئيسي مع الملف الابتدائي لمحول الكهرباء ثم يتم ربط طرفي الملف الثانوي  لمحول الكهرباء مع الدايودات الاربعة كما موضح في الصورة  علما ان محول الكهرباء هنا من النوع الخافض للفولتية



شاحن كهرباء
شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر


[size=10]شاحن بطارية 12 فولت
[/size]


شاحن كهرباء
ملاحظة
كل طرف من طرفي الملف الثانوي لمحول الكهرباء يتم ربطه مع اثنين من الدايودات بحيث انه يتم وضع  الدايودين احدهما معاكس للاخر ثم يربطان بطرف الملف الثانوي لمحول الكهرباء
لحد الان تم ربط اربعة دايودات كل اثنين معا ومتعاكسان في كل طرف من طرفي الملف الثانوي لمحول الكهرباء  في هذة الحالة فأن كل طرف من طرفي محول الكهرباء سوف يمرر الموجة الموجبة للتيار الكهربائي من احد الدايودين ويمرر الموجة السالبة للتيار الكهربائي من الدايود الاخر
بعد ذلك نقوم بربط كل دايودين بنفس الاتجاه معا ولكلا طرفي الملف الثانوي لمحول الكهرباء حيث في هذة الطريقة سوف يتم جمع الموجة الموجبة من كل طرف من طرفي الملف الثانوي معا وكذلك يتم جمع الموجة السالبة من كلا طرفي محول الكهرباء معا وبالتالي سوف يتكون لدينا طرفين احدهما يحمل الموجة الموجبة فقط  اما الطرف الثاني فيحمل الموجة السالبة فقط وبهذا نكون قد قمنا بتحويل التيار المتناوب الى تيار مستمر نستطيع ربطه على طرفي البطارية لغرض شحنها  علما انه على بساطة شاحن البطارية هذا الا انه فعال وعملي جدا وقد قمت بعمله عشرات المرات في تطبيقات متعددة وكان فعال جدا في كل مرة كما يمكنك وضع مكونات شاحن البطارية هذا داخل غلاف صندوقي الشكل لاعطاء شكل معين لهذا الشاحن

شاحن كهرباء
شاحن بطارية  طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت او اي شاحن بطارية اخر
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://wadbashir.2morpg.com
Admin
Admin
avatar

عدد المساهمات : 795
تاريخ التسجيل : 30/03/2012
العمر : 62
الموقع : wadbashir.2morpg.Com

مُساهمةموضوع: رد: صناعة شاحن بطارية 12 فولت طريقة تصنيع شاحن بطارية 12 فولت او شاحن بطارية 6 فولت    الأحد مايو 25, 2014 5:32 pm

فحص البطاريات طريقة فحص البطارية CHECK BATTERIES BATTERY TEST METHOD
اصبحت الكثير من الاجهزة المنزلية والتي نستخدمها بشكل يومي مثل المروحة الكهربائيةالتي تعمل على اعادة شحن النضيدة او البطارية او المبردة التي تعمل على اعادة شحن البطارية والكثير من الاجهزة المنزلية الاخرى تعتمد بشكل كبير في عملها على النضيدة او البطارية التي يعاد شحنها في كل مرة بعد الاستخدام لذلك سوف نبحث في هذا الموضوع طريقة فحص البطارية الجافة التي يعاد شحنها والمستخدمة بكثرة في الاجهزة المنزلية وتحديد فيما اذا كانت هذة البطارية سليمة او ضعيفة اوعاطلة او منتهية الصلاحية ويجب استبدالها بأخرى جديدة
فحص البطارية
[size][color][font]


فحص البطاريات طريقة فحص البطارية CHECK BATTERIES BATTERY TEST METHOD

علما انه سوف لن يتم التطرق الى التركيب الداخلي لهذة البطارية والى المواد الداخلة في تصنيعها فكل ما يهم صاحب الورشة او المستخدم المنزلي هو معرفة كيفية فحص البطارية وتحديد صلاحيتها للعمل او عدم صلاحيتها لكي يستبدلها ببطارية جديدة
فحص البطاريات طريقة فحص البطارية
Check batteries Battery test method
عند الحاجة الى فحص البطارية اولا يجب اعادة شحن البطارية اي وضع الجهاز الكهربائي المعني في مصدر الكهرباء لمدة لا تقل عن ثلاث ساعات ثم يتم استخراج البطارية لغرض فحصها او يمكن ربط شاحن بطارية على النضيدة وتركها لمدة ثلاث ساعات بعد ذلك يتم فحص البطارية كما يلي ولنفرض اننا نقوم بفحص بطارية 12 فولت



فحص البطاريات طريقة فحص البطارية Check batteries Battery test method
بواسطة جهاز القياس الملتيميتر وعلى وضعية الفولت يتم وضع طرفي جهاز القياس على طرفي النضيدة او البطارية ونراقب القياس فأذا كانت القراءة 12 فولت او اقل بقليل نكمل الفحص بالطريقة التالية
نضع جهاز القياس على وضعية الامبير بحيث يكون الامبير 20 امبير او اكثر ثم نضع طرفي الجهاز على طرفي البطارية لمدة ثانية او ثانيتين ونراقب الجهاز في حالة البطارية الضعيفة او التالفة فأن عدد الامبيرات التي يتم قرائتها تكون قليلة جدا وحسب ضعف البطارية  من 5 امبير فأقل وكلما طالت مدة القياس سوف تلاحظ ان الامبيرات المقرؤة تقل بسرعة الى ان تصل الى جزء من الامبير وفي هذة الحالة تكون البطارية تالفة تماما اما اذا كانت عدد الامبيرات المقرؤة قليلة نوعا ما نسبة الى عدد الامبيرات المكتوبة على غلاف البطارية ولكنها لا تنزل قرائتها فهذا دليل على ان البطارية ضعيفة وللتأكد من ذلك فأنه عند تشغيل الجهاز على البطارية او عند توصيل الحار مع البارد لمدة لا تزيد عن ثلاث ثواني سوف تلاحظ هبوط ملحوظ في فولتية البطارية عند قياسها في جهاز القياس
اما في حالة البطارية الجيدة والسليمة تكون قراءة الفولتية 12 فولت او قريبة منها 11 وكسر وعند فحص الامبيرية او التيار يمر تيار كبير في جهاز القياس بحدود التيار المكتوب على غلاف البطارية واعلى منه ايضا وعند تمرير تيار من قطبي البطارية فأن الفولتية لا تهبط بشكل ملحوظ كما ان التيار يستمر بنفس التدفق عند كل قياس اذا ارت اعادة القياس للتأكد
