اعطال مروحة السقف الكهربائية المنزلية
اعطال مروحة السقف
اعطال مروحة السقف





اعطال مروحة السقف الكهربائية
بعد ان تعلمنا في الدرس السابق مروحة السقف طريقة الفتح والتركيب لمروحة السقف سيتم في  هذا الموضوع  مناقشة وبحث اهم اعطال  مروحة السقف الكهربائية المنزلية وكيفية وطريقة اجراء الصيانة والتصليح اللازمة لهذة الاعطال موضحا الخطوات بالصورعلما ان اعطال مروحة السقف الكهربائية لاتختلف من حيث الفكرة والمبدء عن اعطال اي موتور او محرك كهربائي اخر فموتور او محرك مروحة السقف يشترك مع باقي الموتورات او المواتير الاخرى بجميع الخصائص والصفات التي تتميز بها هذة المواتير من حيث الاجزاء او المكونات او من حيث نظرية الأشتغال لذلك ولمزيد من الفائدة انصحك بمراجعة المواضيع السابقة الموجودة في قسم تعلم الموتور وخصوصا موضوع اعطال موتور المياهوموضوع عكس موتور
اعطال مروحة السقف الكهربائية
ملاحظة
في موتور المياه او موتور المبردة او موتور او محرك الغسالة الاوتوماتيك او الكثير من انواع المواتير او المحركات الكهربائية الاخرى  يكون الجزء الذي يدور هو الروتر او المحور الدوار  اما الجزء الذي يحمل الملفات فيكون هو الجزء الثابت في حين ان في مروحة السقف الكهربائية يكون الجزء الثابت هو الذي يحمل الملفات في حين ان الجزء المصنوع من الحديد ولا يحمل اي ملفات فقط قطعة من المعدن هو الذي يمثل الروتر  ويدور حول الملفات وهذا لن يغير اي شئ في نظرية الاشتغال للموتور او المحرك الكهربائي يبقى التأثير المغناطيسي بين الملفات والمعدن او الجزء الثابت هو الذي يسبب الحركة والمجال المغناطيسي يتولد نتيجة مرور التيار الكهربائي في الاسلاك الكهربائية او الملفات وهذا مجرد تغير في التصميم فقط لا اكثر ولا اقل
اعطال مروحة السقف الكهربائية المنزلية
راجع موضوع مروحة السقف للأطلاع على الصور التوضيحية  وطريقة الفتح والتركيب
اعطال مروحة السقف الكهربائية
في جميع الشروحات القادمة سنفترض انك قد قمت بأنزال مروحة السقف الكهربائية من مكانها في السقف وقمت بفتح ريش مروحة السقف
اعطال مروحة السقف
المروحة الكهربائية تدور ببطئ شديد او لا تدور مع سماع صوت طنين
اعطال مروحة السقف الكهربائية
في هذة الحالة نقوم بتدوير المروحة باليد  فأذا كانت تدور بحرية نقوم بفحص المتسعة او المكثف راجع موضوع اجهزة القياس الكهربائية واذا كانت المتسعة او المكثف سليمة  وجهاز القياس يقرأ رقم نفس الرقم المكتوب على غلاف المكثف او المتسعة فقم بفحص الملف بواسطة جهاز الاوم ميتر او ملتيميتر فربما يكون احد الملفات او كلاهما فيه دائرة قصر اي المقاومة الكهربائية للملفات  اصبحت اقل من المقاومة الكهربائية للملفات وهي سليمة فمثلا لو كانت مقاومة احد الملفين وهو سليم 300 اوم فعند حدوث دائرة قصر لهذا الملف فقد تقرأ مقاومته الكهربائية 100 اوم اواقل او اكثر حسب كل حالة   ا
ملاحظة
 تحدث دائرة القصر نتيجة لعطب او احتراق جزء من الملف الرئيسي او المساعد واحتراق المادة العازلة بين الاسلاك مما يؤدي الى عدم سريان التيار الكهربائي في كامل الجزء المعطوب وانما قد ينتقل مباشرة من بداية الجزء المعطوب الى نهايته ثم الى الجزء السليم دون المرور بكامل الاسلاك الكهربائية للجزء المعطوب او المحروق مما يؤدي الى تقليل المقاومة الكهربائية الكلية للدائرة او الملف
اعطال مروحة السقف الكهربائية

او قد يكون سبب بطئ المروحة وجود عطب او دائرة مفتوحة في احد الملفين الرئيسي او المساعد وغالبا في هذة الحالة مروحة السقف تصدر صوت طنين ولا تدور وعند فحص الملفات بجهاز الاوميتر او الملتيميتر فان الجهاز لا يقرا اي شئ لاحد الملفات اي يقرا مقاومة لا نهائية اي وجد قطع او عطب في ذلك الملف

 واذا كانت هناك صعوبة او تثاقل في تدويرالمروحة الكهربائية  فهذا دليل على ان بولبرنات مروحة السقف الكهربائية اما متسخة فيجب تنظيفها بواسطة سبريه تنظيف ثم تشحيمها او ربما تكون مستهلكة فيجب تبديلها بأخرى جديدة راجع موضوع  مروحة السقف لمعرفة طريقة الفتح والتركيب وموضوع معدات الصيانة لمعرفة  الادوات الضرورية لفتح البولبرن
اعطال مروحة السقف الكهربائية
اعطال مروحة السقف
2
مروحة السقف الكهربائية لا تدور اطلاقا ولا يوجد بها اي صوت طنين
Electric ceiling fan does not spin at all and there is no humming sound
اعطال مروحة السقف الكهربائية
اول خطوة يجب فحص اسلاك التغذية الكهربائية هل هي سليمة او ربما وجود قطع فيها في مكان ما
اعطال مروحة السقف
نقوم بفحص الملف بواسطة جهاز القياس لمعرفة حالة الملفات هل هي سليمة او ربما وجود دائرة مفتوحة في احد الملفين او كلاهما والدائرة المفتوحة معناها وجود قطع في مكان ما في احد الملفين او كلاهما او وجود حرق قد سبب هذة الدائرة المفتوحة علما ان جهاز القياس لا يقرء اي شئ في حالة الدائرة المفتوحة
اذا تم التأكد من ان سبب العطل هو وجود دائرة مفتوحة نقوم بفتح المروحة الكهربائية كما تعلمنا في الدرس السابق  مروحة السقف
ملاحظة
مما سبق نستنتج ان احتراق الملفات اما تؤدي الى دائرة قصر او الى دائرة مفتوحة

مروحة السقف
نقوم بمراقبة الملفات بالنظر لمعرفة هل هناك حرق في احد الملفات الصغيرة لاحدى الملفين الرئيسيين  فربما يكون هناك حرق في واحد او اكثر من الملفات الصغيرة يمكن رؤيتها بصورة واضحة انا لا انصح بتصليح المروحة اذا كان هناك حرق في اكثر من ملفين صغيرة متجاورة او اكثر من ثلاثة ملفات صغيرة متفرقة لاحدى الملفين الرئيسي او المساعد  وذلك لان المقاومة الكلية للملف سوف تقل اكثر من الازم في حالة مد جسور  كما سيتم توضيحه
مروحة السقف

اعطال مروحة السقف الكهربائية
طريقة اصلاح الملفات المعطوبة  في مروحة السقف الكهربائية المنزلية
Way repair corrupted coil in household electric ceiling fan
هناك طريقتين لاصلاح الملفات المعطوبة
اعطال مروحة السقف

الطريقة الاولى ان تقوم بأزالة الملفات المعطوبة وتبديلها بأن تلف ملفات جديدة بدل الملفات التالفة وانا لا افضل هذة الطريقة خصوصا انها تستهلك وقت وجهد قياسا الى مردودها المادي البسيط اذا كنت صاحب ورشة عمل
اعطال مروحة السقف الكهربائية
الطريقة الثانية  ان تقوم بمد سلك اي جسر بين الملفات التي تكون على جهتي الملفات المعطوبة اي تقوم بألغاء الملفات المعطوبة واخراجها من الدائرة الكهربائية كانها لم توجد اي تلحم السلك في الملف الصغير الذي يكون في احد جهتي الملف المعطوب ثم تلحم الطرف الاخر للسلك الكهربائي في الملف الصغير الاخر الذي يكون من الجهة الاخرى للملف المعطوب
اعطال مروحة السقف الكهربائية
اعطال مروحة السقف الكهربائية

في الكثير من الحالات تكون الدائرة مفتوحة في  الملفات الرئيسية ولا يمكنك رؤية عطب او حرق واضح في الملفات الصغيرة لمروحة السقف الكهربائية لذلك يجب ان تبحث عن اماكن وجود ذلك العطب الذي ربما يكون داخل اسلاك الملفات اوغير مرئي لسبب او لأخر
اعطال مروحة السقف الكهربائية
طريقة البحث عن العطب الغير مرئي في ملفات مروحة السقف
الكهربائية
Find disrepair way unseen in the coiles of electric ceiling fan
اعطال مروحة السقف الكهربائية

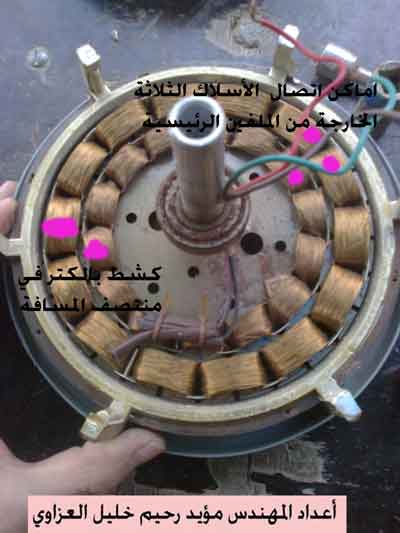

الملفين الرئيسين لمروحة السقف الكهربائية كل ملف منهما له طرفين كما هو معلوم   علما انه يوجد طرف مشترك بين الملفين الرئيسيين
اعطال المروحة الكهربائية

اعطال مروحة السقف المنزلية الملف الداخلي
[size][color][font]

نقوم بفحص احد الملفين الرئيسيين نقوم بأستخدام كتر سكين اي شفرة ونكشط في احد الملفات الصغيرة التي يتكون منها احد الملفين الرئيسيين على ان يكون هذا الملف الصغير موجود في منتصف المسافة للملف الرئيسي ونقوم بواسطة جهاز القياس بفحص الاوم عن طريق قياس احد طرفي السلك الرئيسي مع الملف الصغير الموجود في المنتصف نلاحظ ان نصف الملف الرئيسي السليم سوف تظهر قراءة في جهاز القياس اما نصف الملف الرئيسي العاطل سوف لن تكون هناك قراءة في جهاز القياس  الان
حددنا نصف الملف العاطل
[/font][/color][/size]
اعطال مروحة السقف الكهربائية المنزلية
[size][color][font]

اعطال مروحة السقف
اعطال مروحة السقف الكهربائية[/font][/color][/size]
 بنفس الطريقة السابقة نقوم بتقسيم النصف العاطل الى قسمين بأن نكشط الملف الصغير الموجود في منتصف المسافة  ونقوم بقراءة الاوم بواسطة جهاز القياس والجزء الذي لا تظهر فيه  قراءة يكون فيه دائرة مفتوحة اي هو العاطل وبتكرار الطريقة نفسها الى ان نضيق نطاق البحث ونجد الملف الصغير العاطل بالضبط  ونقوم بألغائه بمد سلك اي جسر بين نهايتيه اي مع الملفات الموجودة على طرفيه او نهايتيه
اعطال مروحة السقف الكهربائية
